Piso Data Center

Por que a sala precisa de câmara livre

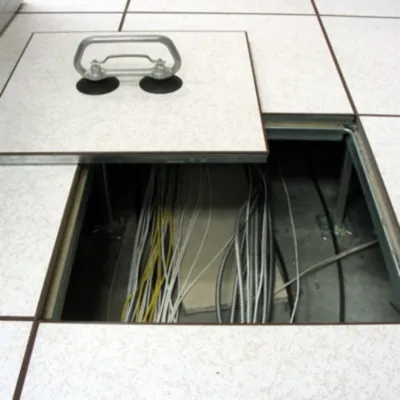

O piso elevado é o que dá câmara a uma sala técnica. Por baixo das placas correm os cabos elétricos e de rede, os dutos de ar frio e os pontos que precisam ser alcançados sem desligar nada. Por cima, as placas formam a superfície de trabalho e definem a disposição dos racks.

Sem essa câmara, cada mudança de equipamento vira obra: quebrar piso, refazer acabamento e parar a operação. Com o piso elevado, o caminho de cabos se reorganiza por baixo, e a sala continua trabalhando durante a intervenção.

Por isso vale tratar a infraestrutura de piso como projeto, e não como compra de material. O que se decide antes da montagem é o que define se a sala aguenta crescimento, troca de equipamento e manutenção sem parada.

O que se decide no projeto

• Altura livre: definida pelo que precisa passar por baixo, entre cabos, dutos de ar e espaço de trabalho para quem faz a manutenção.
• Placas perfuradas: servem para o ar frio sair junto aos racks, e a porcentagem de perfuração e a posição seguem o layout dos equipamentos.
• Carga: racks e baterias pesam por ponto, não por metro, e a estrutura é dimensionada pelos pontos mais carregados.
• Acesso: tampas de inspeção e recortes precisam fechar sem folga, para não travar o ar nem criar desnível na circulação.
• Aterramento: a estrutura metálica e as placas entram no esquema de proteção elétrica da sala.

Cada item conversa com os outros. Aumentar a altura livre para ganhar câmara pode exigir revisão de carga e de acesso, enquanto reduzir a altura para economizar espaço aperta a manutenção futura.

Ar frio, placas perfuradas e corredores

O ar frio só cumpre o papel dele se sair no lugar certo. Placa perfurada posicionada longe dos racks joga ar em corredor vazio, e o equipamento segue quente. Por isso a posição da perfuração acompanha a fileira de racks, e a porcentagem de abertura segue a vazão que aquele ponto pede.

Em sala organizada em corredores frio e quente, as placas perfuradas ficam no corredor frio, por onde o ar sobe para a frente dos equipamentos, enquanto o corredor quente recebe o ar que saiu por trás. Quando essa separação é respeitada, a mesma capacidade de refrigeração atende mais carga.

Corredor misturado, com placa perfurada nos dois lados, devolve ar frio e ar quente ao mesmo lugar e obriga o sistema a trabalhar mais para o mesmo resultado.

Carga concentrada, recortes e aterramento

Rack cheio e banco de baterias concentram peso em área pequena. A conferência precisa olhar o ponto, e não a média da sala: a base e a travessa que recebem esse apoio são dimensionadas para ele, e a vizinhança não compensa sobrecarga local.

Os recortes para eletrocalhas e passagem de cabos também mudam o comportamento da placa. Recorte grande no meio da peça reduz a resistência e aparece como flexão sob carga, então o caminho correto é o recorte de borda ou a placa própria para passagem.

Já o aterramento é o item que ninguém vê e que não pode ficar de fora. A estrutura metálica e as placas entram no esquema de proteção da sala, e a continuidade elétrica precisa ser conferida depois da montagem, em vez de presumida pelo desenho.

Manutenção numa sala em operação

Em data center não se para o serviço para reparar uma placa. O trabalho é feito por etapas, com uma zona levantada de cada vez, e as placas retiradas voltam marcadas ao lugar de origem. Cada intervenção termina com conferência de nivelamento e de fixação antes de a zona voltar a receber carga.

A limpeza e a inspeção da câmara entram nessa rotina. Poeira acumulada sobre as eletrocalhas e resíduo de obra atrapalham a troca de cabos e escondem umidade. Levantar uma zona para limpar já é a chance de olhar o aperto das travessas e o estado das bases.

O erro de tratar o piso como acabamento

A falha mais comum é olhar o piso da sala técnica como acabamento, escolhido pela aparência e comprado pelo metro. Piso de sala é infraestrutura: ele define a altura da câmara, o caminho do ar, a passagem de cabo, o ponto de carga e o acesso à manutenção.

Um piso fora de nível ou com placas mal travadas aparece sempre nas horas erradas, sempre no meio de uma troca de equipamento. É por isso que a montagem vale o que valem o projeto e a conferência final.
